Barniz dieléctrico de secado rápido al aire como impregnación para reparación en general de motores y superficies.

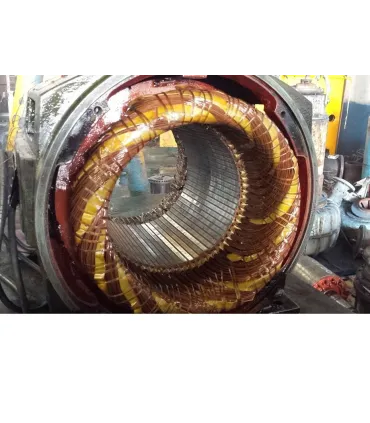

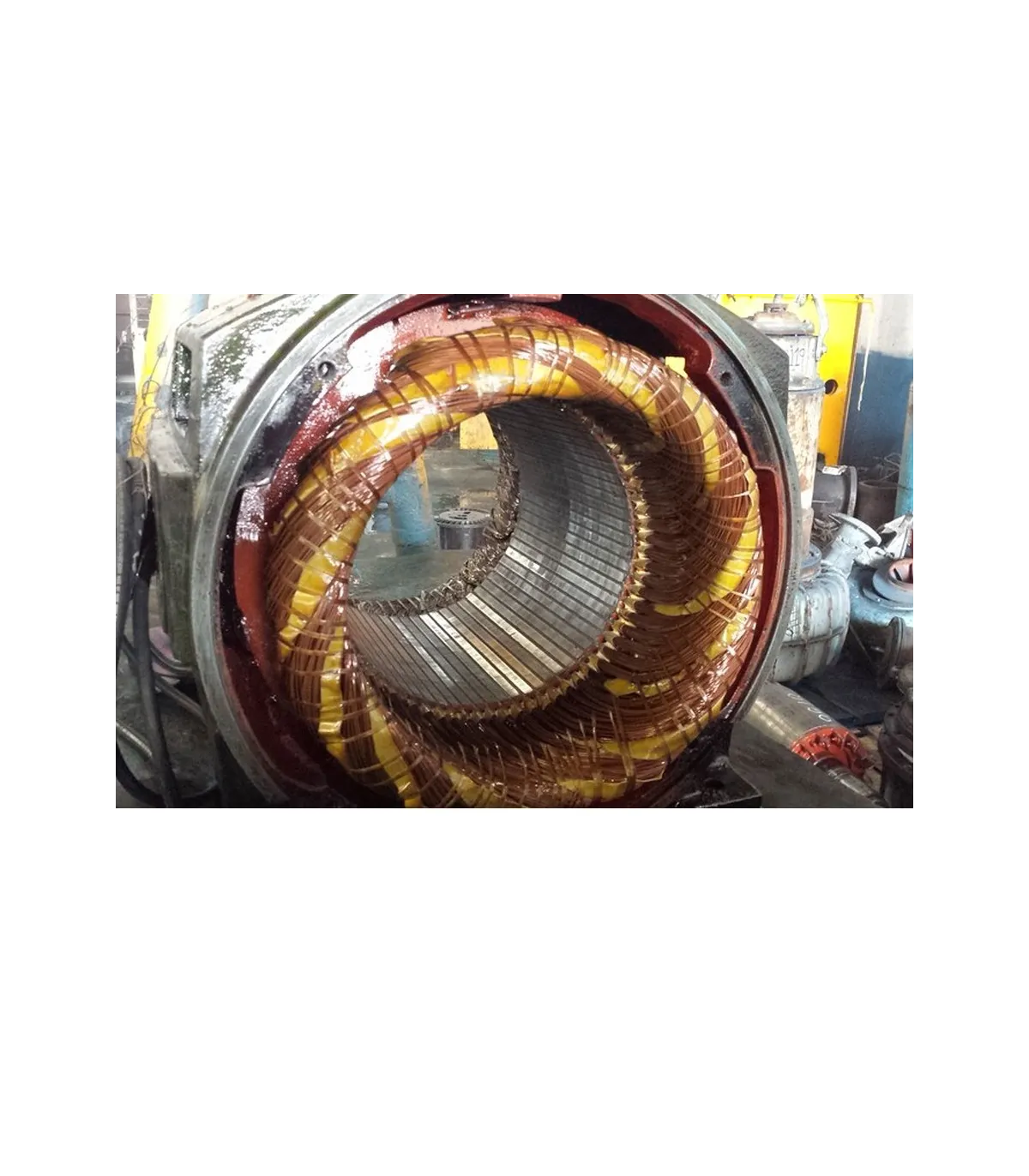

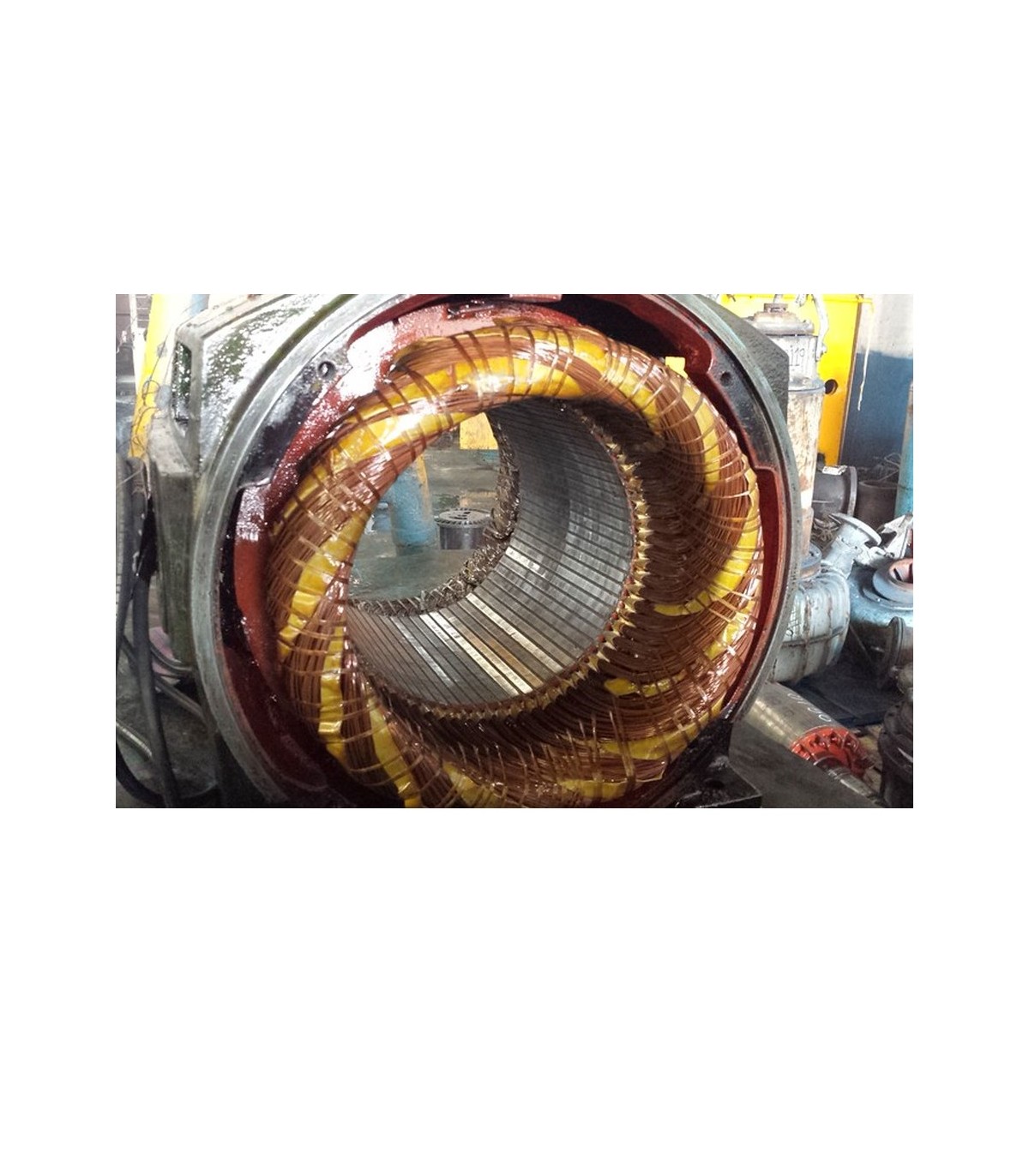

Ideal para barnizado de bobinados y material estático.
Aplicación por inmersión, pistola o rodillo.
Color dorado-incoloro.
Clase térmica B. resistencia térmica 130ºC.
Está elaborado a base de resinas sintéticas, secando al aire con gran rapidez. Su rapidez de secado, 25minutos en capa fina,facilita la manipulación del material, al poco tiempo de ser impregnados.
Su baja viscosidad, le permite una buena penetración en los bobinados.
Presenta buena compatibilidad sobre hilos esmaltados y demás aislantes.
CAMPO DE APLICACION
Por su condición de secado al aire, resulta idóneo para la reparación en general. Motores standard y material estático, es su campo de aplicación principal.
También es apropiado para el barnizado de chapa magnética, aplicándolo a pistola o por rodillo inductor. En este caso puede secarse al aire, o bien por calor en pocos minutos.
MODO DE EMPLEO
Los métodos de aplicación son los tradicionales. Suele hacerse por inmersión del bobinado. Si se emplea como barniz de acabado, puede aplicarse a pincel o con pistola.
El tiempo de secado, práctico sobre un motor de 5HP, es aproximadamente de 4 a 5horas, en un ambiente de 20ºC. Cuando el bobinado es de considerable dimensión o cuando ofrece dificultades de evaporación (bobinados cerrados), recomendamos un secado de 2horas a 100-120ºC.
CARACTERISTICAS FISICAS
Color ......................................................................Dorado / Incoloro.
Densidad a 20ºC (grs/cm3) .......................................0.920
Viscosidad Copa Ford Nº4 a 20ºC (seg) .....................18 +- 4
Materia fija (%).......................................................30 +- 2
Tiempo de secado sobre placa a 20ºC(min.) ..............25
Espesor de la película (micras)..................................20
Película resultante ...................................................Brillante, adherente,elástica y uniforme.
Clase térmica .... .....................................................B (130ºC)
Estabilidad almacenaje a 20ºC ..................................12 meses.
CARACTERISTICAS DIELECTRICAS
Perforación dieléctrica sobre placa de cobre por grueso de película 0.01mm:
ESTADO NATURAL...................................................1200 V
Después de 24h en HCl al 5%...................................1100 V
Después de 8 días al aire (90% de humedad) ............ 970 V
Después de 8 días en agua destilada......................... 950 V
Después de 8 días en aceite de transformadores ........ 1300 V
Dotación
